前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵控速器为自动化设备过程式控速器，其构建右图图甲中。I号喷助力泵控速器重点由驱使件、飞球、控速螺旋弹簧、链传动区域和操作区域等根据。I号喷助力泵控速器的驱使件为具60°。锥面的驱使盘。在驱使盘的后侧有六大沿径向的半半圆缝隙。驱使盘压紧在驱使轴套上而及其串成二合一，再经过半圆键和伸缩螺母使其和喷助力泵的轴承轴连接。

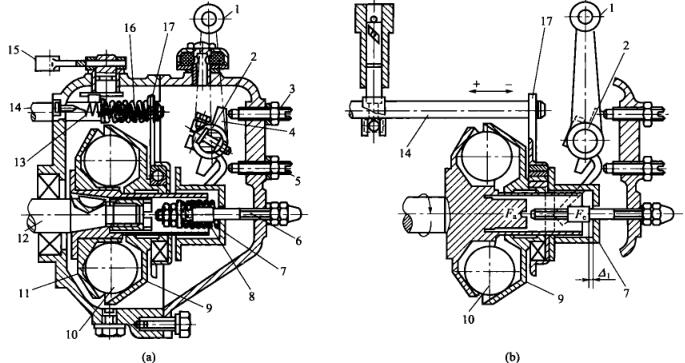

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个内直径为25.4mm的飞球放置在驱动程序软件器盘的凹槽体内，随驱动程序软件器盘一块儿选转。飞球另外一只侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在驱动程序软件器轴套上。运转时飞球的抽滤力用在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径翻转。服饰在拉力盘.上的翻转滚针轴承和传输板也不断运动。传输板上面套在泵油连接杆上，之所以泵油连接杆也不断运动，所以发生变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
